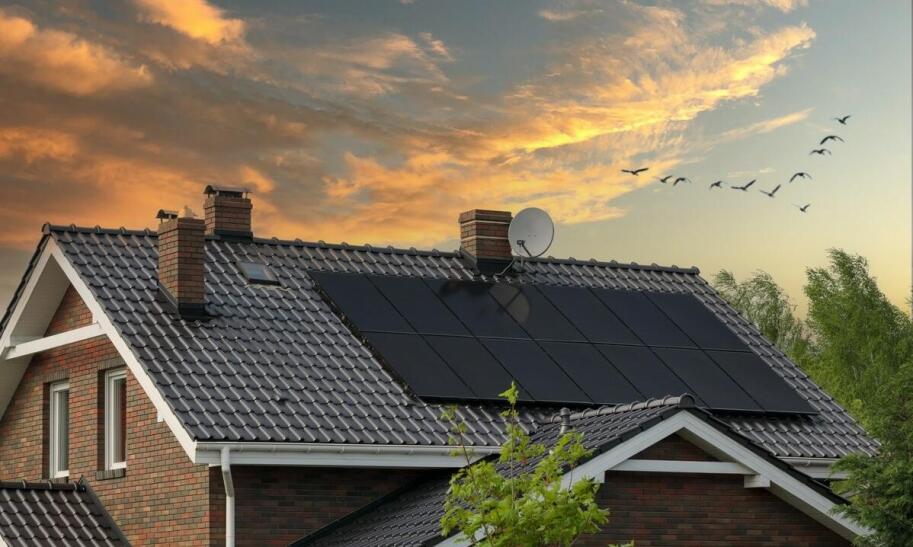

Jak zamocować panele fotowoltaiczne na dachu?

Spis treści

• Przygotowanie dachu do montażu instalacji fotowoltaicznej
• Systemy mocowania dla różnych typów pokryć dachowych
• Proces montażu konstrukcji nośnej
• Montaż i podłączenie modułów fotowoltaicznych

Montaż paneli fotowoltaicznych na dachu wymaga starannego zaplanowania oraz zastosowania odpowiednich metod mocowania. Właściwe przymocowanie ogniw słonecznych gwarantuje bezpieczeństwo całej instalacji, a także jej trwałą i wydajną pracę. Proces ten obejmuje szereg złożonych czynności technicznych, które wymagają specjalistycznej wiedzy oraz doświadczenia w pracy na wysokości. Dobór odpowiedniej metody mocowania uzależniony jest od wielu czynników, takich jak rodzaj pokrycia dachowego, konstrukcja budynku czy lokalne warunki atmosferyczne.

Przygotowanie dachu do montażu instalacji fotowoltaicznej

Przed przystąpieniem do montażu należy dokładnie ocenić stan techniczny dachu. Konstrukcja nośna powinna być przygotowana na przyjęcie dodatkowego obciążenia, które zwykle wynosi od 15 do 25 kilogramów na metr kwadratowy. Analiza statyczna budynku powinna uwzględniać nie tylko masę samych modułów, ale również elementów mocujących, przewodów oraz potencjalnych obciążeń śniegiem i wiatrem. Szczególnie ważne jest przeprowadzenie ekspertyzy konstrukcyjnej przez uprawnionego inżyniera budowlanego, który potwierdzi wytrzymałość dachu. W przypadku starszych obiektów może być konieczne wzmocnienie krokwi lub dodanie dodatkowych elementów wspierających całą konstrukcję.

Przeczytaj również: Jak prawidłowo czyścić panele fotowoltaiczne?

Pokrycie dachowe należy poddać szczegółowej kontroli pod kątem ewentualnych uszkodzeń, nieszczelności czy poluzowanych fragmentów. Wszystkie usterki powinny zostać usunięte przed rozpoczęciem montażu, ponieważ późniejsze naprawy będą znacznie trudniejsze do wykonania. Warto zwrócić uwagę na stan rynien, obróbek blacharskich oraz komina, które mogą mieć wpływ na rozmieszczenie paneli. Kontrola powinna objąć również ocenę stanu membrany paroizolacyjnej i warstw termoizolacyjnych, które mogą zostać naruszone podczas prac montażowych. Prace naprawcze należy wykonać z odpowiednim wyprzedzeniem, aby nie opóźnić harmonogramu instalacji systemu fotowoltaicznego.

Przeczytaj również: Kiedy można oczekiwać wypłat z programu Mój Prąd?

Pomiary dachu muszą być przeprowadzone z dużą dokładnością. Należy uwzględnić kąt nachylenia połaci, orientację względem stron świata oraz możliwe zacienienia spowodowane przez sąsiednie budynki, drzewa lub inne przeszkody. Optymalny kąt nachylenia dla warunków panujących w Polsce to 30-40 stopni, a najkorzystniejsza orientacja to południe z dopuszczalnym odchyleniem do 45 stopni na wschód lub zachód. Szczegółowa analiza zacienień wymaga pomiarów o różnych porach dnia i roku, gdyż nawet niewielkie zacienienie może znacząco obniżyć wydajność instalacji. Wykorzystanie specjalistycznych narzędzi pomiarowych, takich jak teodolity czy systemy laserowe, umożliwia precyzyjne określenie najlepszego rozmieszczenia modułów fotowoltaicznych.

Przeczytaj również: Jak rozliczyć koszty instalacji fotowoltaicznej w PIT?

Systemy mocowania dla różnych typów pokryć dachowych

Dobór systemu mocowania zależy głównie od rodzaju pokrycia dachowego. W przypadku dachówki ceramicznej stosuje się specjalne haki dachowe, które mocuje się do krokwi przez otwory wykonane w dachówkach. Haki te powinny być wykonane z materiałów odpornych na korozję, najczęściej ze stali nierdzewnej lub aluminium z powłoką ochronną. Istotny jest właściwy dobór haków do konkretnego typu dachówki, ponieważ różne profile wymagają innych kształtów elementów mocujących. Dodatkowo należy uwzględnić możliwość rozszerzalności termicznej materiałów, która może powodować naprężenia w systemie mocowania przy dużych zmianach temperatury.

Dachy pokryte blachą trapezową wymagają użycia śrub samowiercących z uszczelkami z gumy syntetycznej. Mocowanie odbywa się bezpośrednio do konstrukcji nośnej, z pominięciem fałd blachy. Kluczowe jest odpowiednie uszczelnienie miejsc przebicia, aby zapobiec przedostawaniu się wody. System mocowania musi być dostosowany do profilu i grubości blachy, co wymaga dokładnych pomiarów przed zakupem elementów. Szczególną uwagę należy zwrócić na właściwy moment dokręcenia śrub, który zapewni szczelność połączenia bez naruszania powłoki antykorozyjnej blachy.

W przypadku pokryć z eternitu lub płaskich dachów żwirowych stosuje się systemy balastowe. Konstrukcje te wykorzystują ciężar dodatkowych elementów do stabilizacji instalacji, co eliminuje konieczność wykonywania otworów w pokryciu dachowym. System balastowy wymaga jednak precyzyjnych obliczeń statycznych ze względu na znaczne obciążenie konstrukcji. Masa balastowa powinna być równomiernie rozłożona na powierzchni dachu, aby uniknąć miejscowych przeciążeń konstrukcji nośnej. Dodatkowo należy uwzględnić wpływ sił wiatru, które mogą powodować unoszenie i wymagać zwiększenia masy balastowej.

Dachy pokryte papą wymagają szczególnej ostrożności podczas montażu. Najczęściej stosuje się tu systemy klejone lub mechanicznie mocowane do konstrukcji nośnej. Ważne jest użycie odpowiednich membran uszczelniających w miejscach przejść przez pokrycie dachowe. Temperatura podczas montażu ma istotne znaczenie, ponieważ papa może ulegać odkształceniom przy wysokich temperaturach. Wszystkie prace należy wykonywać w sprzyjających warunkach pogodowych, unikając okresów intensywnego nasłonecznienia lub niskich temperatur, które mogą wpływać na właściwości klejące materiałów uszczelniających.

Proces montażu konstrukcji nośnej

Montaż rozpoczyna się od precyzyjnego wyznaczenia miejsc mocowania haków dachowych. Rozstaw elementów mocujących powinien odpowiadać wymiarom używanych profili aluminiowych oraz rozmieszczeniu krokwi. Typowy rozstaw wynosi od 80 do 120 centymetrów, w zależności od przewidywanych obciążeń wiatrowych dla danej lokalizacji. Wyznaczenie punktów mocowania wymaga użycia specjalistycznych narzędzi pomiarowych, takich jak poziomice laserowe czy systemy satelitarne, które zapewniają wysoką precyzję. Każdy punkt mocowania musi być dokładnie sprawdzony pod kątem dostępu do elementów konstrukcji nośnej dachu.

Wykonanie otworów w pokryciu dachowym wymaga zastosowania odpowiednich narzędzi. W przypadku dachówki ceramicznej używa się wierteł diamentowych, które minimalizują ryzyko pęknięć materiału. Średnica otworu powinna być dopasowana do średnicy śruby mocującej, z uwzględnieniem możliwości rozszerzalności termicznej materiałów. Proces wiercenia należy przeprowadzać z odpowiednią prędkością i naciskiem, aby nie uszkodzić pokrycia dachowego. Przy materiałach kruchych zaleca się stosowanie techniki wiercenia stopniowego – najpierw mniejszym wiertłem, a następnie docelowym.

Haki dachowe przytwierdza się do krokwi za pomocą śrub o długości co najmniej 80 milimetrów. Połączenie powinno zapewniać przeniesienie sił wyrywających dochodzących nawet do 2000 niutonów na jeden punkt mocowania. Pod każdy hak należy zastosować uszczelkę z gumy syntetycznej odpornej na promieniowanie UV oraz skrajne temperatury występujące na dachu. Kontrola jakości mocowania obejmuje sprawdzenie momentu dokręcenia śrub zgodnie z zaleceniami producenta danego systemu mocującego.

Profile aluminiowe montuje się na hakach przy użyciu specjalnych zacisków. Cała konstrukcja musi być wypoziomowana i odpowiednio napięta. Między poszczególnymi profilami należy zachować dylatację termiczną wynoszącą około 5 milimetrów na każde 10 metrów długości profilu. Montaż profili wymaga dużej precyzji – wszelkie nierówności mogą prowadzić do naprężeń w modułach fotowoltaicznych. Użycie poziomic laserowych oraz narzędzi pomiarowych pozwala osiągnąć wymaganą dokładność montażu konstrukcji nośnej.

Uziemienie konstrukcji mocującej jest bardzo istotnym elementem bezpieczeństwa instalacji. Wszystkie metalowe części systemu mocowania muszą być połączone przewodem uziemiającym o przekroju minimum 16 milimetrów kwadratowych. Połączenia wykonuje się za pomocą specjalnych zacisków gwarantujących trwały kontakt elektryczny. System uziemienia powinien być zintegrowany z instalacją odgromową budynku oraz spełniać wymagania norm dotyczących bezpieczeństwa elektrycznego. Pomiary rezystancji uziemienia powinny być przeprowadzane przez uprawnionego elektryka i udokumentowane w protokołach odbioru instalacji.

Montaż i podłączenie modułów fotowoltaicznych

Panele fotowoltaiczne mocuje się do profili aluminiowych za pomocą zacisków końcowych i środkowych. Zaciski końcowe zabezpieczają moduły przed przesunięciem, natomiast zaciski środkowe łączą sąsiadujące panele ze sobą. Siła docisku zacisków musi być odpowiednio dobrana – zbyt słabe zamocowanie grozi przesunięciami paneli, a zbyt silne może prowadzić do uszkodzenia ram modułów. Każdy zacisk powinien być dokręcony zgodnie z momentem zalecanym przez producenta (najczęściej od 8 do 12 niutonometrów). Kontrola jakości obejmuje sprawdzenie stabilności każdego modułu oraz upewnienie się, że nie przesuwa się on pod wpływem sił zewnętrznych.

Pomiędzy sąsiadującymi panelami należy zachować odstęp około 10-15 milimetrów, co umożliwia rozszerzalność termiczną i poprawia cyrkulację powietrza chłodzącego moduły. Panele muszą być ułożone w jednej płaszczyźnie – bez skręceń czy naprężeń mogących prowadzić do mikropęknięć ogniw krzemowych. Prawidłowe rozmieszczenie paneli wymaga użycia narzędzi pomiarowych oraz regularnej kontroli poziomu i równoległości. Wszelkie odchylenia od płaszczyzny montażu mogą skutkować koncentracją naprężeń mechanicznych i prowadzić do uszkodzeń modułów podczas eksploatacji.

Okablowanie instalacji powinno być wykonane przy użyciu przewodów przeznaczonych do systemów fotowoltaicznych – odpornych na promieniowanie ultrafioletowe oraz skrajne temperatury. Przewody należy prowadzić uporządkowanie, pozostawiając odpowiedni zapas długości umożliwiający kompensację rozszerzalności termicznej konstrukcji. Wszystkie połączenia wykonuje się za pomocą certyfikowanych złączy zapewniających szczelność i trwałość połączenia elektrycznego. Kable muszą być poprowadzone tak, by były chronione przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. Zaleca się stosowanie specjalnych uchwytów oraz osłon kablowych w miejscach szczególnie narażonych na działanie słońca.

Łączenie modułów w ciągi wymaga uwzględnienia ich parametrów elektrycznych – panele o tych samych charakterystykach łączy się szeregowo, co pozwala uzyskać wymagane napięcie robocze instalacji. Liczbę modułów w jednym ciągu należy dostosować do parametrów zastosowanego falownika oraz uwzględnić zmiany napięcia wynikające z różnych temperatur pracy paneli. Projektowanie układu elektrycznego wymaga dokładnych obliczeń biorących pod uwagę charakterystyki temperaturowe modułów oraz parametry pracy falownika. Każdy ciąg paneli powinien być wyposażony w zabezpieczenia przepięciowe oraz możliwość szybkiego odłączenia w razie awarii.

Zabezpieczenia elektryczne instalacji obejmują bezpieczniki po stronie prądu stałego oraz wyłącznik główny umożliwiający szybkie odłączenie systemu od sieci energetycznej. Wszystkie elementy elektryczne muszą posiadać odpowiednią klasę szczelności IP – zazwyczaj minimum IP65 dla urządzeń narażonych na działanie czynników atmosferycznych. System zabezpieczeń powinien być zaprojektowany zgodnie z obowiązującymi normami elektrycznymi oraz wymaganiami operatora sieci energetycznej. Należy zwrócić szczególną uwagę na zabezpieczenia przeciwpożarowe oraz rozwiązania umożliwiające szybkie wyłączenie instalacji w sytuacjach zagrożenia.

Monitorowanie parametrów pracy instalacji realizowane jest za pomocą systemów telemetrycznych współpracujących z falownikiem. Pozwalają one na bieżące śledzenie produkcji energii oraz wykrywanie ewentualnych usterek czy spadków wydajności poszczególnych modułów. Dane są przesyłane przez internet do aplikacji mobilnych lub platform internetowych umożliwiających analizę pracy każdego panelu osobno i szybkie wykrycie problemu. Funkcje alarmowe informują użytkownika o wszelkich nieprawidłowościach działania instalacji, co pozwala szybko reagować i ograniczać straty energii.

Ochrona odgromowa instalacji fotowoltaicznej polega na zastosowaniu zewnętrznego systemu piorunochronnego lub integracji z istniejącą instalacją odgromową budynku. Metalowe elementy konstrukcji mocującej muszą być połączone z systemem wyrównywania potencjałów, co ogranicza ryzyko uszkodzeń podczas wyładowań atmosferycznych. System ochrony przed wyładowaniami powinien być zaprojektowany przez uprawnionego specjalistę i wykonany zgodnie z aktualnymi normami branżowymi. Wszystkie metalowe części instalacji muszą być elektrycznie połączone i wyposażone w ograniczniki przepięć chroniące elektroniczne komponenty systemu.

Dokumentacja techniczna montażu powinna zawierać schemat rozmieszczenia paneli, specyfikację użytych materiałów oraz protokoły z pomiarów elektrycznych wykonanych podczas odbioru instalacji. Wszystkie prace muszą być realizowane zgodnie z obowiązującymi normami – w szczególności PN-EN 61215 dotyczącą modułów fotowoltaicznych oraz PN-HD 60364 regulującą instalacje elektryczne niskiego napięcia. Kompletna dokumentacja obejmuje także certyfikaty zgodności wszystkich zastosowanych komponentów oraz protokoły prób i pomiarów przeprowadzonych podczas odbioru technicznego instalacji fotowoltaicznej. Dokumenty te są niezbędne do uzyskania zgody na przyłączenie do sieci energetycznej oraz wymagane przez towarzystwa ubezpieczeniowe.

Kontrola jakości montażu obejmuje sprawdzenie momentu dokręcenia wszystkich połączeń śrubowych, szczelności uszczelnień oraz poprawności połączeń elektrycznych. Pomiary izolacji instalacji muszą wykazać wartości zgodne z wymaganiami normatywnymi – zazwyczaj powyżej 1 megaoma między biegunami a uziemieniem. Proces kontroli jakości powinien być przeprowadzony przez niezależnego inspektora posiadającego odpowiednie kwalifikacje i doświadczenie w ocenie instalacji fotowoltaicznych. Wszelkie wykryte nieprawidłowości muszą zostać usunięte przed oddaniem instalacji do użytkowania.

Przekazanie instalacji do użytkowania wymaga przeprowadzenia rozruchu technicznego oraz przeszkolenia użytkownika w zakresie obsługi systemu monitoringu i podstaw konserwacji urządzeń fotowoltaicznych. Dokumentacja gwarancyjna powinna obejmować zarówno panele słoneczne, jak i wszystkie elementy systemu mocowania oraz okablowania elektrycznego. Standardowy okres gwarancji wynosi zazwyczaj 10-12 lat dla elementów konstrukcyjnych i 20-25 lat dla samych modułów fotowoltaicznych. Użytkownik powinien otrzymać szczegółową instrukcję obsługi wraz z harmonogramem przeglądów konserwacyjnych zapewniających długotrwałą i wydajną pracę całego systemu fotowoltaicznego przez wiele lat eksploatacji.
