Jak przerobić włącznik schodowy na zwykły?

Spis treści

• Identyfikacja istniejącej instalacji schodowej
• Demontaż układu schodowego
• Montaż standardowego przełącznika

Włącznik schodowy umożliwia sterowanie oświetleniem z dwóch lub większej liczby miejsc, co jest szczególnie praktyczne na korytarzach oraz klatkach schodowych. Zdarza się jednak, że pojawia się potrzeba przekształcenia takiej instalacji w układ z jednym przełącznikiem. Taka zmiana może być podyktowana remontem, zmianą aranżacji pomieszczeń lub chęcią uproszczenia instalacji elektrycznej.

Zmiana włącznika schodowego na zwykły wymaga zrozumienia różnic w sposobie prowadzenia przewodów. Typowy przełącznik jednobiegunowy posiada dwa zaciski – jeden dla przewodu fazowego doprowadzanego z rozdzielnicy oraz drugi dla przewodu prowadzącego do oprawy oświetleniowej. Układ schodowy natomiast wykorzystuje specjalne przełączniki wyposażone w trzy zaciski, które umożliwiają zamykanie obwodu z różnych punktów. Najważniejszą różnicą jest sposób przepływu prądu – w instalacji jednobiegunowej prąd płynie prostą drogą przez jeden przełącznik, natomiast w układzie schodowym może być kierowany różnymi ścieżkami w zależności od położenia obu przełączników.

Przeczytaj również: Jak podłączyć nowe gniazdko elektryczne?

Podstawową rozbieżnością między tymi rozwiązaniami jest sposób prowadzenia przewodów. W instalacji jednobiegunowej przewód fazowy trafia bezpośrednio do przełącznika, a następnie do oprawy oświetleniowej. Przewód neutralny łączy się bezpośrednio z oprawą, omijając przełącznik. W układzie schodowym stosuje się dodatkowe przewody łączące oba przełączniki, zwane przewodami łączącymi lub korelacyjnymi. Te dodatkowe połączenia umożliwiają sterowanie światłem z każdego punktu, ale jednocześnie komplikują strukturę instalacji. Przewody korelacyjne muszą być poprowadzone między przełącznikami, co zwiększa liczbę kabli i wymaga dodatkowych puszek rozgałęźnych.

Identyfikacja istniejącej instalacji schodowej

Przed rozpoczęciem prac należy dokładnie sprawdzić sposób podłączenia obecnej instalacji. Typowy układ schodowy składa się z dwóch przełączników połączonych przewodami korelacyjnymi. Do pierwszego przełącznika doprowadzony jest przewód fazowy z rozdzielnicy, natomiast z drugiego wychodzi przewód do oprawy oświetleniowej. Istotne jest również upewnienie się, czy w instalacji nie występują dodatkowe elementy, takie jak przekaźniki czy inne urządzenia sterujące. W nowoczesnych systemach mogą być stosowane elektroniczne moduły, które wymagają odmiennego podejścia do modyfikacji.

Przewody korelacyjne łączą odpowiednie zaciski obu przełączników, umożliwiając sterowanie światłem z każdego miejsca. Zazwyczaj są to dwa przewody o różnych kolorach, najczęściej szary i czarny lub brązowy i czarny. Przewód neutralny prowadzony jest bezpośrednio do oprawy, nie przechodząc przez żaden z przełączników. W starszych instalacjach kolory przewodów mogą odbiegać od współczesnych norm, dlatego konieczne jest dokładne sprawdzenie funkcji każdego przewodu przy użyciu miernika uniwersalnego. Przewody korelacyjne można rozpoznać po tym, że łączą się z zaciskami oznaczonymi cyframi lub literami na obu przełącznikach.

Sprawdzenie typu instalacji można wykonać poprzez oględziny puszek instalacyjnych. W przypadku układu schodowego w jednej z puszek znajdą się trzy przewody – fazowy oraz dwa korelacyjne. W drugiej puszce będą również trzy przewody – dwa korelacyjne oraz wychodzący do oprawy. Dodatkowo w pobliżu oprawy oświetleniowej powinien znajdować się przewód neutralny. Przy identyfikacji warto także ocenić stan techniczny przewodów – stare instalacje mogą mieć uszkodzoną izolację lub przewody o niewłaściwym przekroju. Dokumentacja fotograficzna połączeń przed demontażem znacznie ułatwi późniejsze prace i pozwoli uniknąć pomyłek.

Demontaż układu schodowego

Prace przy instalacji elektrycznej należy zawsze rozpoczynać od wyłączenia zasilania odpowiednim wyłącznikiem nadprądowym w rozdzielnicy. Po odłączeniu prądu warto sprawdzić brak napięcia za pomocą wskaźnika napięcia lub miernika uniwersalnego. Dopiero po potwierdzeniu braku zasilania można przystąpić do demontażu. Bezpieczeństwo podczas prac elektrycznych jest kluczowe – nawet doświadczeni elektrycy zawsze przestrzegają zasad bezpieczeństwa. Warto również poinformować domowników o prowadzonych pracach, aby nikt przypadkowo nie włączył zasilania podczas montażu.

Pierwszym krokiem jest odkręcenie obu przełączników schodowych i wyjęcie ich z puszek instalacyjnych. Należy zwrócić uwagę na sposób podłączenia przewodów i oznaczenie zacisków. Warto wykonać zdjęcie lub szkic połączeń przed ich rozłączeniem, co ułatwi późniejszy montaż. Przełączniki schodowe mają charakterystyczne oznaczenia zacisków – zazwyczaj jeden zacisk oznaczony jest jako „L” lub strzałką, a pozostałe jako „1” i „2” lub innymi symbolami. Podczas demontażu należy uważać, aby nie uszkodzić przewodów, szczególnie w starszych instalacjach, gdzie izolacja może być krucha.

Po zdemontowaniu przełączników trzeba zidentyfikować przewody według ich funkcji. Przewód fazowy można rozpoznać po tym, że jest podłączony do zacisku oznaczonego literą L lub symbolem strzałki skierowanej do przełącznika. Przewody korelacyjne łączą się z zaciskami oznaczonymi cyframi 1 i 2 lub literami. Przewód wychodzący do oprawy podłącza się do zacisku L drugiego przełącznika. Identyfikacja przewodów może być utrudniona w starszych instalacjach, gdzie stosowano inne oznaczenia kolorystyczne. W takich przypadkach pomocny jest miernik uniwersalny z funkcją sprawdzania ciągłości obwodu. Każdy przewód należy dokładnie oznakować przed rozłączeniem, aby uniknąć pomyłek podczas montażu nowej instalacji.

Kolejnym etapem jest fizyczne usunięcie przewodów korelacyjnych z instalacji. Jeśli przewody te są prowadzone w rurach instalacyjnych, można je wyciągnąć i pozostawić rury do ewentualnego przyszłego wykorzystania. W przypadku prowadzenia przewodów w bruzdach ściennych, można je pozostawić, izolując końce taśmą izolacyjną. Usunięte przewody korelacyjne należy odpowiednio zabezpieczyć, aby nie stanowiły zagrożenia w przyszłości. Jeśli przewody pozostają w instalacji, ich końce muszą być starannie zaizolowane i umieszczone w puszce rozgałęźnej z odpowiednim oznaczeniem. W niektórych przypadkach przewody korelacyjne można wykorzystać jako dodatkowe połączenia dla innych obwodów, pod warunkiem że mają właściwy przekrój i są w dobrym stanie technicznym.

Montaż standardowego przełącznika

Instalacja zwykłego przełącznika wymaga użycia tylko dwóch przewodów – fazowego przychodzącego oraz wychodzącego do oprawy oświetleniowej. W miejscu, gdzie znajdował się pierwszy przełącznik schodowy z doprowadzonym przewodem fazowym, należy zamontować nowy jednobiegunowy przełącznik. Wybór odpowiedniego modelu zależy od mocy podłączonych odbiorników oraz preferencji estetycznych użytkownika. Nowoczesne przełączniki oferują różnorodne funkcje dodatkowe, takie jak podświetlenie diodowe czy możliwość regulacji natężenia światła. Przy wyborze warto zwrócić uwagę na parametry techniczne – przełącznik musi być dostosowany do obciążenia, jakie będzie obsługiwał.

Przewód fazowy z rozdzielnicy podłącza się do zacisku wejściowego przełącznika, oznaczonego najczęściej literą L ze strzałką skierowaną do środka urządzenia. Do zacisku wyjściowego, oznaczonego literą L ze strzałką skierowaną na zewnątrz, należy podłączyć przewód prowadzący do oprawy oświetleniowej. Połączenia muszą być wykonane starannie – niedokładnie dokręcone przewody mogą powodować iskrzenie i nagrzewanie styków. Zaciski śrubowe należy dokręcać z odpowiednią siłą, aby zapewnić pewny kontakt, ale nie uszkodzić przewodu. W przypadku miękkich żył warto zastosować końcówki tulejkowe, które poprawią jakość połączenia i zwiększą trwałość instalacji.

Jeśli odległość między miejscem montażu przełącznika a oprawą jest znaczna, może być konieczne poprowadzenie nowego przewodu. W takiej sytuacji można wykorzystać istniejące rury instalacyjne lub wykonać nowe bruzdy w ścianie. Przewód powinien mieć odpowiedni przekrój – zazwyczaj 1, 5 mm² dla obwodów oświetleniowych. Prowadzenie nowego przewodu wymaga starannego zaplanowania trasy, aby uniknąć uszkodzenia innych instalacji znajdujących się w ścianie. Nowe bruzdy należy wykonać zgodnie ze sztuką budowlaną – pionowo lub poziomo, unikając przebiegów ukośnych. Po ułożeniu przewodu bruzdy należy starannie zaszpachlować gipsem lub specjalną masą naprawczą, aby przywrócić wytrzymałość ściany.

W miejscu dawnego drugiego przełącznika schodowego należy zamontować zaślepkę lub puszkę rewizyjną. Jeśli w tym miejscu zbiegają się przewody wykorzystywane w nowej instalacji, można zamontować puszkę z zaciskami łączeniowymi. Wszystkie nieużywane przewody należy odłączyć i zabezpieczyć izolacją. Puszka rewizyjna powinna być dostępna na potrzeby ewentualnych przyszłych prac przy instalacji – nie wolno jej trwale zabudowywać. Zaślepka powinna być wykonana z materiałów niepalnych i odpowiednio oznakowana. W przypadku montażu puszki z zaciskami należy zastosować odpowiednie złączki dostosowane do przekroju łączonych przewodów.

Połączenie przewodu neutralnego pozostaje bez zmian – prowadzi on bezpośrednio z rozdzielnicy do oprawy oświetleniowej, omijając przełącznik. Przewód ochronny PE, jeśli występuje w instalacji, również łączy się bezpośrednio z oprawą oświetleniową. W nowoczesnych rozwiązaniach przewód ochronny jest obowiązkowy i musi być podłączony do wszystkich metalowych części opraw oświetleniowych. Przewody neutralny i ochronny nie mogą być ze sobą połączone – każdy musi mieć osobne połączenie z rozdzielnicą główną budynku. Sprawdzenie prawidłowości tych połączeń jest niezwykle istotne dla bezpieczeństwa użytkowników.

Po wykonaniu wszystkich połączeń należy sprawdzić ich poprawność za pomocą miernika uniwersalnego. W pozycji wyłączonej przełącznika nie powinno być ciągłości między zaciskami; po włączeniu obwód powinien być zamknięty. Dodatkowo warto sprawdzić izolację między przewodem fazowym a neutralnym oraz ochronnym. Pomiar izolacji wykonuje się specjalnym miernikiem przy napięciu 500 V – opór izolacji powinien wynosić co najmniej 1 MΩ. Sprawdzenie ciągłości obwodu ochronnego jest również konieczne – opór tego połączenia nie może przekraczać 0, 5 Ω. Wszystkie pomiary warto udokumentować zwłaszcza wtedy, gdy prace są częścią większego remontu instalacji.

Przed zamontowaniem przełącznika w puszce należy upewnić się, że wszystkie połączenia są solidne i odpowiednio zaizolowane. Przewody nie mogą być naprężone ani uszkodzone mechanicznie. Po umieszczeniu przełącznika w puszce i przykręceniu ramki można przystąpić do testowania działania instalacji. Przewody wewnątrz puszki muszą być ułożone tak, by nie utrudniały montażu urządzenia i nie były narażone na uszkodzenie podczas eksploatacji. Zbyt długie żyły należy skrócić, pozostawiając zapas około 10-15 cm długości roboczej. Końce przewodów powinny być oczyszczone z izolacji na długość odpowiadającą głębokości zacisku (najczęściej 8-10 mm).

Testowanie nowej instalacji rozpoczyna się od ponownego załączenia napięcia w rozdzielnicy głównej budynku. Następnie należy sprawdzić działanie przełącznika – po jego uruchomieniu oprawa powinna się zapalić; po wyłączeniu światło powinno gasnąć. Jeśli oświetlenie nie działa prawidłowo, należy ponownie odłączyć napięcie i skontrolować wszystkie połączenia oraz oznaczenia przewodów. Test warto powtórzyć kilkukrotnie dla pewności niezawodności działania systemu. Należy także sprawdzić, czy przełącznik nie nagrzewa się podczas pracy – nadmierne ciepło może świadczyć o złym kontakcie lub przeciążeniu obwodu elektrycznego. Podczas testów trzeba zwrócić uwagę na wszelkie nietypowe dźwięki czy zapachy oraz ewentualne iskrzenie wskazujące na problemy techniczne.

Podczas przerabiania układu schodowego na zwykły może okazać się, że istniejące przewody mają niewłaściwy przekrój lub są uszkodzone mechanicznie bądź termicznie. W takim przypadku konieczna będzie wymiana fragmentu instalacji elektrycznej na nowy odcinek spełniający aktualne normy bezpieczeństwa oraz posiadający właściwe oznaczenia kolorystyczne żył: fazowa powinna być brązowa lub czarna, neutralna – niebieska, a ochronna – żółto-zielona. W starszych rozwiązaniach mogą występować inne kolory; jednak przy modernizacji zaleca się stosowanie aktualnych standardów branżowych. Przekrój żył musi być dostosowany do obciążenia – dla typowych obwodów oświetleniowych wystarcza 1, 5 mm²; przy większych mocach zaleca się zastosowanie przekroju 2, 5 mm².

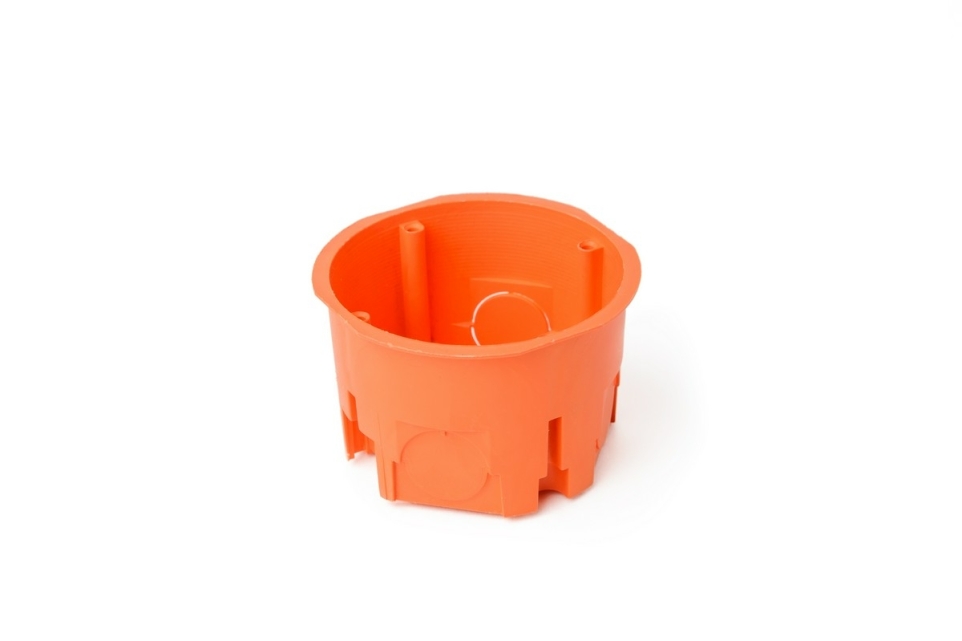

Należy również ocenić stan puszek instalacyjnych i w razie potrzeby wymienić je na nowe modele o większej pojemności i lepszych możliwościach mocowania przewodów oraz urządzeń elektrycznych. Stare puszki mogą być za małe dla współczesnych przełączników lub mieć uszkodzone gwinty mocujące śruby montażowe ramki osprzętu elektrycznego. Przy wymianie puszek trzeba zachować ostrożność, by nie uszkodzić istniejących żył kablowych ani innych elementów infrastruktury elektrycznej budynku. Nowoczesne puszki mają większą głębokość i pozwalają na wygodne rozmieszczenie wszystkich elementów montażowych oraz zapewniają lepsze warunki chłodzenia dla urządzeń elektrycznych.

Jeśli podczas prac okaże się, że stan techniczny całej instalacji budzi poważne wątpliwości co do bezpieczeństwa użytkowania lub wymaga gruntownej modernizacji zgodnej z aktualnymi przepisami prawa budowlanego i energetycznego – zaleca się konsultację z uprawnionym elektrykiem posiadającym odpowiednie kwalifikacje zawodowe oraz doświadczenie praktyczne w zakresie prac elektroinstalacyjnych. Nieprawidłowo wykonane prace mogą stanowić zagrożenie dla zdrowia i życia mieszkańców oraz mienia użytkowników budynku mieszkalnego czy usługowego.

Po zakończeniu wszystkich czynności warto sporządzić dokumentację przedstawiającą zmiany dokonane w układzie elektrycznym pomieszczenia lub całego budynku (np. schemat połączeń oraz opis użytych materiałów). Taka dokumentacja może okazać się bardzo pomocna podczas przyszłych napraw czy kolejnych modernizacji systemu oświetleniowego bądź innych elementów infrastruktury technicznej domu czy mieszkania.

Przekształcenie układu schodowego na zwykły może również wiązać się z koniecznością dostosowania opraw oświetleniowych do nowych warunków pracy systemu elektrycznego pomieszczenia (np. zmiana źródeł światła na mocniejsze lub bardziej energooszczędne). Nowoczesne lampy diodowe charakteryzują się wysoką trwałością oraz odpornością na częste cykle załączania i wyłączania prądu; pozwalają także uzyskać lepsze parametry świetlne (strumień świetlny, barwa światła czy kąt świecenia). Modernizacja systemu sterowania światłem to dobra okazja do poprawy komfortu użytkowania wnętrz oraz zwiększenia efektywności energetycznej całego budynku.

Należy pamiętać, że rezygnacja ze sterowania światłem z dwóch miejsc może wpłynąć na wygodę korzystania z pomieszczeń – szczególnie w długich korytarzach czy na klatkach schodowych wielokondygnacyjnych budynków mieszkalnych lub użyteczności publicznej. Przed podjęciem decyzji o zmianie warto rozważyć wszystkie konsekwencje takiej modyfikacji oraz zastanowić się nad alternatywnymi rozwiązaniami technicznymi (np. wymiana starych przełączników na nowe modele wyposażone w dodatkowe funkcje: regulację natężenia światła czy możliwość sterowania pilotem radiowym). Analiza potrzeb użytkowników powinna poprzedzać wszelkie prace związane ze zmianami układu elektrycznego pomieszczeń mieszkalnych czy biurowych.

Czasami zamiast całkowitego usuwania układu schodowego można rozważyć jego częściową modyfikację – np. zastąpić jeden z przełączników tzw. łącznikiem jednokierunkowym pełniącym funkcję dodatkowego punktu sterowania bez możliwości całkowitego wyłączenia światła (tzw. funkcja hotelowa). Takie rozwiązanie pozwala zachować część funkcjonalności układu schodowego przy jednoczesnym uproszczeniu struktury okablowania pomieszczenia czy korytarza.

Koszt przerobienia układu schodowego na zwykły jest zazwyczaj niewielki przy samodzielnym wykonaniu prac – głównym wydatkiem jest zakup nowego przełącznika oraz ewentualnie dodatkowych materiałów montażowych (przewody, puszki itp.). Jeśli zdecydujemy się powierzyć zadanie specjaliście posiadającemu uprawnienia SEP (Stowarzyszenie Elektryków Polskich), koszt będzie wyższy ze względu na robociznę oraz gwarancję prawidłowego wykonania prac zgodnie z obowiązującymi normami bezpieczeństwa.

Wybierając nowy przełącznik warto zwrócić uwagę na jego parametry techniczne (maksymalne obciążenie prądowe), certyfikaty bezpieczeństwa oraz zgodność z obowiązującymi normami krajowymi i europejskimi (np. znak CE). Dostępne są różne typy urządzeń: od prostych modeli jednobiegunowych po bardziej zaawansowane wyposażone w dodatkowe funkcje (podświetlenie diodowe czy możliwość regulacji jasności). Ważne jest także dopasowanie stylistyczne osprzętu do wystroju wnętrza – producenci oferują szeroki wybór kolorystyki ramek oraz kształtów przycisków.

Modernizacja systemu oświetleniowego to doskonała okazja do wdrożenia innych usprawnień technicznych: wymiany starych opraw na energooszczędne lampy diodowe LED czy zastosowania regulatorów natężenia światła (ściemniaczy). Coraz popularniejsze stają się także rozwiązania umożliwiające automatyczne sterowanie światłem za pomocą czujników ruchu lub programatorów czasowych pozwalających zoptymalizować zużycie energii elektrycznej w domu czy biurze.
