Jak prawidłowo prowadzić przewody elektryczne w domu?

Spis treści

• Planowanie tras przewodów elektrycznych
• Techniki prowadzenia przewodów w różnych typach ścian
• Zasady bezpieczeństwa przy prowadzeniu instalacji
• Dobór odpowiednich materiałów i osprzętu

Prawidłowe prowadzenie przewodów elektrycznych w domu jest kluczowe dla zapewnienia bezpieczeństwa oraz sprawnego działania instalacji. Znajomość zasad układania kabli i odpowiednich metod montażu pozwala uniknąć usterek, przepięć oraz zagrożeń pożarowych. Poprawne wykonanie instalacji wymaga przestrzegania obowiązujących norm technicznych oraz zastosowania właściwych materiałów i narzędzi. Błędy popełnione podczas projektowania i montażu mogą skutkować poważnymi konsekwencjami, dlatego każdy etap prac powinien być realizowany z dużą starannością.

Planowanie tras przewodów elektrycznych

Przed przystąpieniem do prac instalacyjnych niezbędne jest szczegółowe rozplanowanie przebiegu przewodów w całym obiekcie. Projektowanie instalacji elektrycznej obejmuje rozmieszczenie wszystkich punktów oświetleniowych, gniazd oraz urządzeń wymagających stałego zasilania. Trasy kabli należy prowadzić w sposób uporządkowany, skracając ich długość przy jednoczesnym zachowaniu zasad bezpieczeństwa użytkowania. Starannie przygotowany plan instalacji powinien uwzględniać także przyszłe potrzeby domowników oraz możliwość rozbudowy systemu. Odpowiednie rozmieszczenie punktów elektrycznych wpływa na wygodę korzystania z instalacji i funkcjonalność całego budynku.

Przeczytaj również: Jak prawidłowo rozprowadzić instalację elektryczną w domu

Główne trasy przewodów prowadzi się zazwyczaj pionowo, wykorzystując specjalne kanały lub szachty instalacyjne. Podział instalacji na poszczególne obwody wymaga przemyślanego rozmieszczenia przewodów zasilających różne strefy domu. Każdy obwód powinien obsługiwać określoną liczbę odbiorników, zgodnie z aktualnymi normami i przepisami. Skupienie tras pionowych w jednym miejscu ułatwia dostęp do przewodów podczas ewentualnych napraw czy modernizacji. Podział na obwody musi być logiczny i dostosowany do rzeczywistych obciążeń poszczególnych części instalacji.

Przeczytaj również: Jak działa wyłącznik schodowy w instalacji elektrycznej?

Trasowanie przewodów powinno uwzględniać konstrukcję budynku oraz rodzaj materiałów użytych do budowy ścian i stropów. W domach murowanych stosuje się inne metody niż w konstrukcjach drewnianych lub szkieletowych. Planowanie tras obejmuje również przewidzenie miejsc na ewentualną rozbudowę instalacji oraz zapewnienie dostępu do przewodów w razie konieczności napraw czy modernizacji. Różne typy konstrukcji wymagają zastosowania odpowiednich technik prowadzenia kabli i doboru właściwych materiałów ochronnych. Analiza struktury budynku umożliwia optymalne wykorzystanie dostępnych przestrzeni instalacyjnych.

Przeczytaj również: Jak zrealizować instalację elektryczną w mieszkaniu?

Techniki prowadzenia przewodów w różnych typach ścian

W ścianach murowanych przewody najczęściej układa się w bruzdach wykonanych w tynku lub warstwie ocieplenia. Bruzdy muszą mieć odpowiednią głębokość, aby przewód wraz z osłoną był całkowicie zakryty. Minimalna głębokość bruzdy to zwykle 20 milimetrów, co pozwala na prawidłowe osadzenie przewodu i jego zabezpieczenie warstwą tynku. Do wykonywania bruzd używa się specjalistycznych narzędzi, takich jak bruzdownice lub młotki udarowe z odpowiednimi końcówkami. Kierunek prowadzenia bruzd powinien być prostopadły lub równoległy do krawędzi ścian, co ułatwia późniejszą lokalizację przewodów.

Prowadzenie przewodów w ścianach z pustaków wymaga ostrożności przy wykonywaniu otworów i bruzd. Pustaki ceramiczne lub betonowe mają określoną strukturę, która może zostać uszkodzona przy niewłaściwym nacinaniu. Wykorzystanie naturalnych kanałów w pustakach często jest najlepszym rozwiązaniem, eliminującym konieczność dodatkowego kucia. Struktura pustaków umożliwia prowadzenie przewodów w sposób mniej inwazyjny dla ściany. Przed rozpoczęciem prac warto dokładnie zapoznać się z rozmieszczeniem komór w pustakach, by jak najlepiej wykorzystać dostępną przestrzeń.

W konstrukcjach szkieletowych przewody układa się pomiędzy słupkami konstrukcyjnymi, wykorzystując przestrzeń wypełnioną izolacją. Kable należy prowadzić w osłonach chroniących przed uszkodzeniami mechanicznymi podczas prac wykończeniowych. Szczególną uwagę trzeba zwrócić na miejsca przejść przez elementy konstrukcyjne, gdzie niezbędne jest zastosowanie odpowiednich przepustów. Konstrukcje szkieletowe dają dużą swobodę w prowadzeniu instalacji, ale wymagają precyzyjnego zaplanowania tras przed montażem płyt wykończeniowych. Współpraca z ekipą budowlaną pozwala na optymalne przygotowanie przestrzeni pod instalacje.

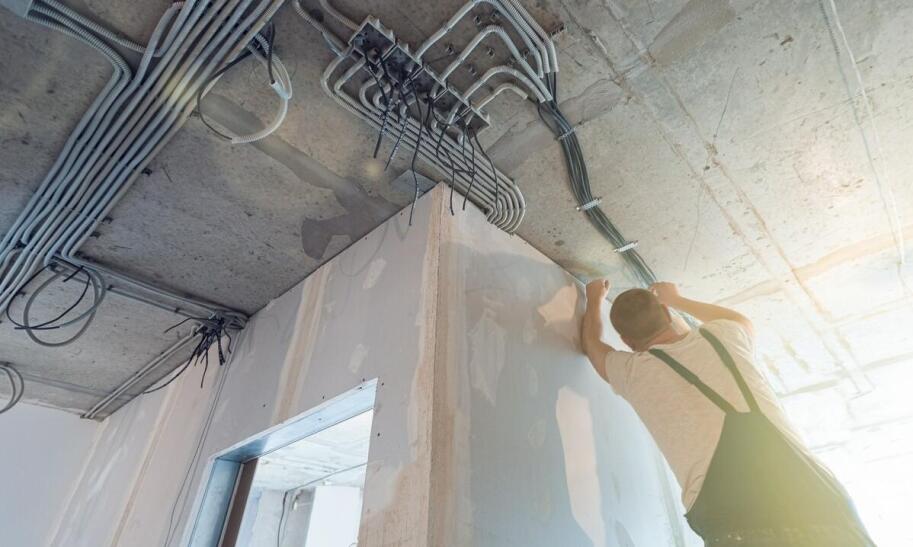

Ściany z płyt gipsowo-kartonowych umożliwiają prowadzenie przewodów w przestrzeni między płytą a ścianą nośną. Przewody mocuje się do konstrukcji nośnej przed montażem płyt wykończeniowych. Miejsca przejść przez profile metalowe wymagają zastosowania gumowych przepustów, które chronią przewody przed uszkodzeniem ostrymi krawędziami metalu. System suchej zabudowy pozwala na stosunkowo łatwe wprowadzanie zmian w instalacji nawet po zakończeniu prac wykończeniowych. Dostęp do przewodów można uzyskać poprzez demontaż fragmentu płyty gipsowo-kartonowej bez poważnego naruszania struktury ściany.

Zasady bezpieczeństwa przy prowadzeniu instalacji

Bezpieczne prowadzenie przewodów elektrycznych opiera się na przestrzeganiu określonych stref i zachowaniu odpowiednich odległości od innych instalacji. Przewody elektryczne nie powinny być układane bezpośrednio obok rur gazowych, wodociągowych czy kanalizacyjnych bez zachowania wymaganych odstępów. Minimalne odległości są określone przez normy techniczne i przepisy budowlane. Ich nieprzestrzeganie może prowadzić do niebezpiecznych interakcji pomiędzy różnymi systemami instalacyjnymi. Staranne rozplanowanie tras wszystkich instalacji już na etapie projektu eliminuje późniejsze kolizje i zagrożenia.

Strefy bezpieczeństwa wokół przewodów elektrycznych obejmują obszary, w których nie wolno umieszczać innych instalacji ani wykonywać prac mogących uszkodzić kable. Strefa ta rozciąga się na określoną odległość od przewodu, zależną od napięcia znamionowego i rodzaju izolacji. W domowych instalacjach strefa ta wynosi zazwyczaj kilka centymetrów od zewnętrznej powierzchni przewodu. Oznaczenie stref bezpieczeństwa na planach instalacyjnych ułatwia koordynację prac różnych branż budowlanych. Przestrzeganie tych zasad jest szczególnie ważne tam, gdzie występuje duże zagęszczenie różnych instalacji.

Prowadzenie przewodów w pobliżu źródeł ciepła wymaga zachowania szczególnej ostrożności. Przewody nie mogą być narażone na temperatury przekraczające parametry ich izolacji. Minimalne odległości od rur grzewczych, kominów czy innych źródeł ciepła określają przepisy techniczne. Jeśli nie można zachować wymaganych odstępów, należy zastosować dodatkową izolację termiczną. Długotrwałe działanie wysokiej temperatury może powodować degradację izolacji i zwiększać ryzyko awarii. Monitorowanie temperatury w newralgicznych miejscach instalacji pozwala wcześnie wykryć potencjalne problemy.

Ochrona przewodów przed uszkodzeniami mechanicznymi to istotny element bezpiecznej instalacji elektrycznej. W miejscach narażonych na uderzenia lub nacisk przewody układa się w osłonach ochronnych – rurach instalacyjnych, korytkach kablowych lub metalowych pancerzach. Szczególnie ważne jest zabezpieczenie kabli w miejscach przejść przez ściany, stropy i inne elementy konstrukcyjne. Dobór odpowiedniego typu ochrony zależy od rodzaju zagrożeń mechanicznych występujących w danym miejscu. Regularna kontrola stanu osłon ochronnych pozwala utrzymać wysoki poziom bezpieczeństwa instalacji.

Prawidłowe oznakowanie tras przewodów ułatwia późniejsze prace konserwacyjne i zapobiega przypadkowym uszkodzeniom podczas remontów czy modernizacji wnętrz. Dokumentacja instalacji powinna zawierać szczegółowe plany przebiegu przewodów wraz ze wskazaniem wszystkich połączeń, rozgałęzień i punktów końcowych. Oznaczenia na ścianach informują o przebiegu kabli ukrytych pod tynkiem. System oznakowania musi być trwały i czytelny przez cały okres użytkowania budynku. Aktualizacja dokumentacji po każdej zmianie w instalacji zapewnia jej przydatność w przyszłości.

Dobór odpowiednich materiałów i osprzętu

Wybór przewodów elektrycznych zależy od przeznaczenia obwodu, spodziewanego obciążenia oraz warunków środowiskowych panujących w miejscu montażu. W domowych instalacjach stosuje się przewody o różnych przekrojach, dostosowanych do prądu znamionowego zabezpieczeń oraz mocy odbiorników energii elektrycznej. Przewody oświetleniowe mają zazwyczaj mniejszy przekrój niż te przeznaczone do gniazd czy urządzeń o dużej mocy. Odpowiedni dobór przekroju zapewnia bezpieczną eksploatację i ogranicza straty energii elektrycznej. Użycie zbyt cienkich przewodów może skutkować ich przegrzewaniem się i zwiększać ryzyko pożaru.

Izolacja przewodów powinna być dobrana do warunków eksploatacyjnych kabli. W suchych pomieszczeniach stosuje się przewody o standardowej izolacji polwinitowej, natomiast w miejscach o podwyższonej wilgotności konieczne są kable o wzmocnionej izolacji lub dodatkowej osłonie ochronnej. Przewody przeznaczone do użytku zewnętrznego muszą mieć izolację odporną na działanie czynników atmosferycznych. Różne rodzaje izolacji charakteryzują się innymi właściwościami termicznymi i mechanicznymi, dlatego wybór odpowiedniego typu wpływa na trwałość oraz niezawodność całej instalacji elektrycznej.

Rury instalacyjne oraz koryta kablowe służą do mechanicznej ochrony przewodów i ułatwiają ich ewentualną wymianę w przyszłości. Materiał rur powinien być dopasowany do warunków montażu – w ścianach murowanych stosuje się rury sztywne, natomiast tam, gdzie potrzebna jest elastyczność, używa się rur giętkich. Średnica rur musi być odpowiednio dobrana do liczby i przekroju prowadzonych kabli; zbyt mała średnica utrudnia przeciąganie przewodów i może je uszkodzić. Prawidłowy dobór średnicy umożliwia także przyszłą rozbudowę instalacji bez konieczności wymiany rur ochronnych.

Puszki instalacyjne to miejsca łączenia przewodów oraz montażu osprzętu elektrycznego takiego jak łączniki czy gniazda. Głębokość i średnica puszek powinna być dostosowana do liczby kabli oraz rodzaju montowanego osprzętu. W ścianach murowanych puszki mocuje się w przygotowanych otworach, natomiast w ścianach z płyt gipsowo-kartonowych stosuje się puszki z rozprężnymi uchwytami mocującymi. Materiał puszek musi być odporny na działanie temperatury i wilgoci obecnych w miejscu montażu. Solidne zamocowanie puszek gwarantuje stabilność całej instalacji oraz ułatwia montaż osprzętu elektrycznego.

Elementy łączące przewody – takie jak złączki, zaciski czy listwy zaciskowe – muszą zapewniać trwałe i bezpieczne połączenia elektryczne. Materiał styków powinien być odporny na korozję oraz charakteryzować się niską rezystancją przejścia prądu. Sposób łączenia zależy od rodzaju i przekroju przewodu – kable jednożyłowe łączy się inaczej niż wielożyłowe. Jakość połączeń ma ogromny wpływ na bezpieczeństwo oraz niezawodność działania całej instalacji elektrycznej. Nieprawidłowo wykonane połączenia mogą powodować przegrzewanie się i awarie obwodu.

Systemy mocowania kabli obejmują uchwyty, klamry oraz opaski utrzymujące przewody we właściwej pozycji zgodnie z projektem trasy kablowej. Rozstaw punktów mocowania zależy od rodzaju kabla oraz sposobu jego prowadzenia – kable poziome wymagają częstszego mocowania niż pionowe. Materiał elementów mocujących nie może uszkadzać izolacji kabli ani powodować ich przetarcia podczas eksploatacji. Prawidłowe mocowanie zapobiega przemieszczaniu się kabli oraz ich mechanicznym uszkodzeniom podczas użytkowania budynku. Regularna kontrola stanu mocowań pozwala utrzymać prawidłowe ułożenie przewodów przez długi czas.

Oznaczenia i etykiety na kablach ułatwiają identyfikację poszczególnych obwodów podczas montażu oraz eksploatacji instalacji elektrycznej. System oznakowania powinien być spójny i logiczny dla całej sieci domowej. Kolory izolacji mają określone znaczenie – żółto-zielony oznacza przewód ochronny, niebieski to neutralny, a pozostałe kolory przypisane są przewodom fazowym. Dodatkowe oznaczenia literowe lub cyfrowe umożliwiają precyzyjną identyfikację funkcji każdego kabla. Prawidłowe oznakowanie znacznie usprawnia prace serwisowe i zmniejsza ryzyko pomyłek podczas napraw czy rozbudowy sieci elektrycznej.

Narzędzia wykorzystywane przy prowadzeniu kabli to m. in.: przecinaki do rur, ściągacze izolacji, klucze do zaciskania złączek oraz przyrządy pomiarowe takie jak mierniki napięcia czy detektory przebiegu kabli pod tynkiem. Jakość narzędzi wpływa na precyzję wykonania połączeń oraz trwałość całej instalacji elektrycznej. Specjalistyczne urządzenia pomiarowe są niezbędne do prawidłowego wykonania i odbioru gotowej sieci energetycznej w domu jednorodzinnym lub mieszkaniu wielorodzinnym. Odpowiedni dobór narzędzi pozwala szybko i dokładnie wykonać wszystkie czynności montażowe związane z układaniem kabli.

Materiały pomocnicze takie jak taśmy izolacyjne, pianki uszczelniające czy masy szpachlowe służą do wykańczania instalacji oraz zabezpieczania miejsc przejścia kabli przez przegrody budowlane. Właściwy dobór tych materiałów zapewnia szczelność oraz estetyczny wygląd wykonanej sieci energetycznej wewnątrz budynku mieszkalnego lub użytkowego. Materiały te muszą być zgodne z materiałami konstrukcyjnymi ścian i nie mogą negatywnie wpływać na właściwości kabli ani ich izolację ochronną. Zastosowanie odpowiednich produktów wykończeniowych wpływa zarówno na trwałość, jak i estetykę całej instalacji elektrycznej.
