Jak prawidłowo podłączyć nowe gniazdko elektryczne?

Spis treści

• Przygotowanie instalacji elektrycznej
• Montaż puszki instalacyjnej i gniazdka
• Kontrola i uruchomienie instalacji

Montaż nowego gniazdka elektrycznego wymaga odpowiedniej wiedzy technicznej oraz przestrzegania zasad bezpieczeństwa. Starannie wykonana instalacja gwarantuje bezpieczne korzystanie z urządzeń elektrycznych i minimalizuje ryzyko awarii lub porażenia prądem. Każdy etap prac powinien być realizowany z należytą dokładnością, a osoba wykonująca montaż musi posiadać podstawowe umiejętności z zakresu elektrotechniki. Nieprawidłowe podłączenie może skutkować poważnymi konsekwencjami, takimi jak pożar czy uszkodzenie sprzętu elektronicznego.

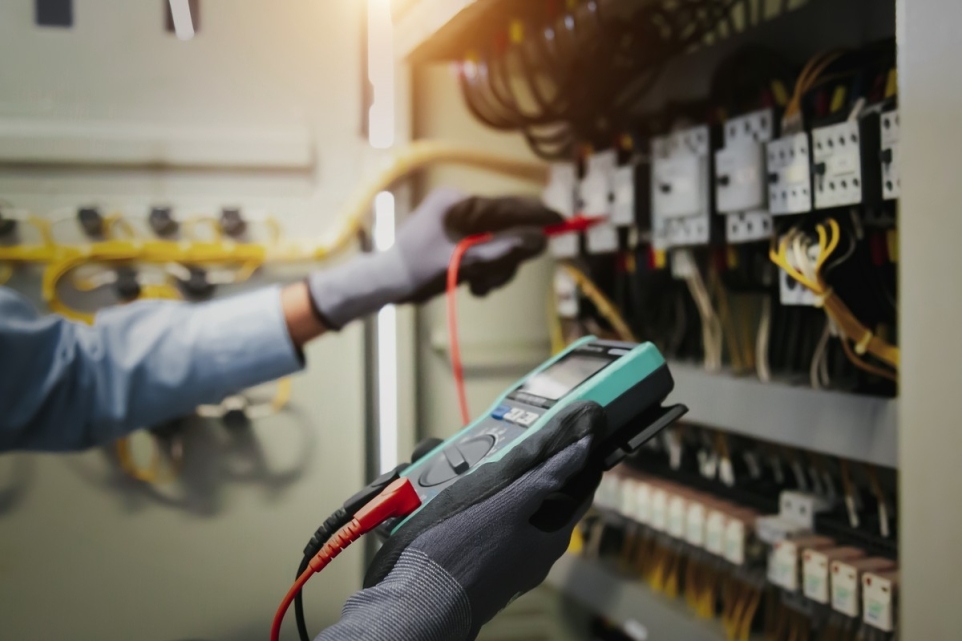

Przed przystąpieniem do jakichkolwiek czynności związanych z instalacją elektryczną należy odłączyć zasilanie w odpowiednim obwodzie. Bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy trzeba ustawić w pozycji wyłączonej. Dodatkowo warto upewnić się o braku napięcia przy użyciu wskaźnika napięcia lub miernika uniwersalnego. Oznaczenie wyłączonego bezpiecznika zapobiega przypadkowemu włączeniu prądu podczas montażu. Kontrola braku napięcia powinna być przeprowadzona bezpośrednio w miejscu planowanej instalacji, a nie tylko w rozdzielnicy. Zastosowanie blokady mechanicznej na wyłączniku dodatkowo zwiększa poziom bezpieczeństwa podczas wykonywania prac.

Przeczytaj również: Jak prawidłowo rozprowadzić instalację elektryczną w domu

Wybór właściwego rodzaju gniazdka zależy od przeznaczenia i mocy urządzeń, które będą do niego podłączane. Typowe gniazdka jednofazowe o napięciu 230V i natężeniu 16A są odpowiednie do większości zastosowań domowych. W przypadku urządzeń o większym poborze mocy, takich jak kuchenne płyty grzewcze czy spawarki, konieczne może być zastosowanie gniazdek trójfazowych 400V. Gniazdka z uziemieniem zwiększają bezpieczeństwo użytkowania, zwłaszcza przy sprzęcie z metalową obudową. Modele wyposażone w klapki ochronne zabezpieczają przed przypadkowym dotknięciem elementów przewodzących prąd. Warto również rozważyć montaż gniazdek z wbudowanym wyłącznikiem różnicowoprądowym dla dodatkowej ochrony użytkowników.

Przeczytaj również: Jak działa wyłącznik schodowy w instalacji elektrycznej?

Lokalizacja nowego punktu elektrycznego powinna uwzględniać wygodę korzystania oraz przepisy dotyczące bezpieczeństwa. Gniazdka najczęściej montuje się na wysokości 20-30 cm od podłogi, choć w kuchni nad blatami roboczymi mogą być umieszczone wyżej. Należy zachować odpowiedni dystans od źródeł wody – co najmniej 60 cm od umywalek, wanien czy pryszniców. W łazienkach obowiązują specjalne strefy ochronne, które określają możliwość montażu punktów elektrycznych. Planowanie rozmieszczenia powinno uwzględniać funkcjonalność pomieszczenia oraz przewidywane sposoby jego użytkowania. Unikanie miejsc narażonych na uszkodzenia mechaniczne lub kontakt z wilgocią znacząco wydłuża trwałość instalacji.

Przeczytaj również: Jak prawidłowo prowadzić przewody elektryczne w domu?

Przygotowanie instalacji elektrycznej

Poprowadzenie przewodów elektrycznych do miejsca montażu gniazdka to istotny etap prac. Przewody miedziane o odpowiednim przekroju poprzecznym zapewniają bezpieczny przepływ prądu. Dla obwodów oświetleniowych stosuje się przewody o przekroju 1, 5 mm², natomiast do gniazdek zazwyczaj używa się przewodów 2, 5 mm². Urządzenia o dużej mocy mogą wymagać przewodów o przekroju 4 mm² lub większym. Jakość użytych przewodów ma bezpośredni wpływ na niezawodność całej instalacji elektrycznej. Przewody powinny posiadać odpowiednie atesty i certyfikaty potwierdzające zgodność z aktualnymi normami bezpieczeństwa.

Trasa przewodów powinna być prowadzona w sposób uporządkowany, najczęściej w bruzdach wykonanych w ścianie lub w instalacji podtynkowej. Przewody układa się pionowo i poziomo, unikając tras ukośnych, które utrudniają późniejsze prace remontowe. Głębokość bruzd powinna wynosić około 2-3 cm, co zapewnia właściwe osłonięcie przewodów po zatynkowaniu. Oznaczenie tras przewodów na planach budynku ułatwia przyszłe prace modernizacyjne lub naprawcze. Zastosowanie rur ochronnych zabezpiecza przewody przed uszkodzeniami mechanicznymi i umożliwia ich ewentualną wymianę w przyszłości.

Podłączenie do istniejącej instalacji elektrycznej wymaga identyfikacji odpowiedniego obwodu w rozdzielnicy. Nowe gniazdko można przyłączyć do już istniejącego obwodu gniazdkowego, pod warunkiem że nie zostanie przekroczona jego maksymalna moc. Alternatywnie można poprowadzić nowy obwód bezpośrednio z rozdzielnicy, co zwiększa niezależność i bezpieczeństwo użytkowania. Analiza obciążenia istniejących obwodów pozwala uniknąć przeciążeń i związanych z nimi awarii. Dokumentacja techniczna budynku zawiera informacje o parametrach poszczególnych obwodów elektrycznych.

Dobór zabezpieczeń nadprądowych powinien odpowiadać parametrom instalowanego obwodu. Wyłączniki nadprądowe typu B o wartości 16A są odpowiednie dla standardowych obwodów gniazdkowych. Wyłącznik różnicowoprądowy (RCD) o czułości 30 mA chroni przed porażeniem prądem elektrycznym i powinien zabezpieczać wszystkie obwody gniazdkowe w mieszkaniach. Charakterystyka działania wyłączników musi być dostosowana do rodzaju odbiorników elektrycznych. Selektywność zabezpieczeń umożliwia wyłączenie jedynie uszkodzonego fragmentu instalacji bez wpływu na pozostałe obwody.

Montaż puszki instalacyjnej i gniazdka

Wykonanie otworu pod puszkę instalacyjną wymaga precyzji oraz odpowiednich narzędzi. Wiertło koronowe do betonu o średnicy 68 mm pozwala przygotować otwór pod standardową puszkę podtynkową. Głębokość otworu powinna wynosić około 45-50 mm, co umożliwia prawidłowe osadzenie puszki w ścianie. Podczas wiercenia należy uważać na istniejące instalacje – przewody elektryczne, rury wodociągowe czy gazowe. Wykrywacz instalacji ukrytych pomaga zlokalizować istniejące przewody i uniknąć ich uszkodzenia. Równomierne i staranne wykonanie otworu ułatwia późniejszy montaż oraz zapewnia estetyczny wygląd gotowej instalacji.

Puszka instalacyjna mocowana jest w otworze za pomocą gipsu szpachlowego lub specjalnych kołków rozporowych. Górna krawędź puszki powinna znajdować się na równi z powierzchnią ściany po otynkowaniu. Przewody elektryczne wprowadza się do puszki przez przepusty, chroniąc je przed uszkodzeniem ostrymi krawędziami. Poziomowanie puszki za pomocą poziomnicy gwarantuje prawidłowe osadzenie mechanizmu gniazdka. Uszczelnienie przestrzeni wokół puszki zapobiega przedostawaniu się wilgoci do wnętrza instalacji elektrycznej.

Przygotowanie końcówek przewodów polega na zdjęciu izolacji na długości około 10-12 mm. Przewody należy oczyścić z ewentualnych zabrudzeń i nadać im odpowiedni kształt do połączenia z zaciskami gniazdka. Skręcanie żył miedzianych zapobiega ich rozwarstwieniu podczas montażu. Użycie specjalnych narzędzi do zdejmowania izolacji zapewnia równe i czyste cięcie bez uszkadzania przewodnika. Końcówki przewodów można dodatkowo zabezpieczyć tulejkami izolacyjnymi dla zwiększenia trwałości połączenia.

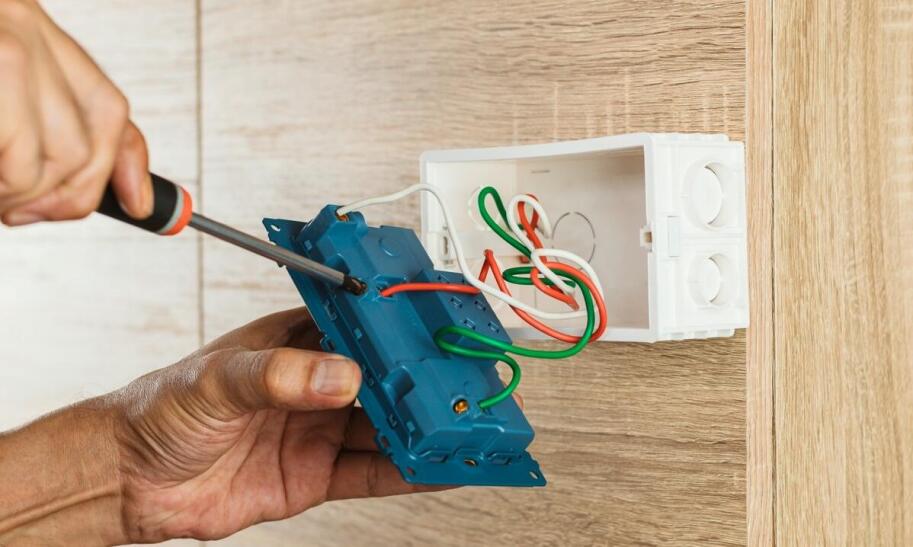

Podłączanie przewodów do gniazdka wymaga zachowania właściwej kolorystyki i oznaczeń. Przewód fazowy (najczęściej brązowy lub czarny) podłącza się do zacisku oznaczonego literą L. Przewód neutralny (niebieski) łączy się z zaciskiem N. Przewód ochronny PE (żółto-zielony) należy przyłączyć do zacisku uziemienia, oznaczonego symbolem ziemi lub literami PE. Sprawdzenie zgodności kolorystyki przewodów z obowiązującymi normami eliminuje ryzyko błędnego podłączenia. Użycie znaczników lub etykiet na przewodach ułatwia identyfikację podczas przyszłych prac serwisowych.

Dokręcanie zacisków powinno być wykonane z odpowiednią siłą, zapewniającą pewne połączenie bez uszkadzania przewodów. Zbyt słabe dokręcenie może prowadzić do iskrzenia i przegrzewania połączeń, natomiast nadmierna siła może uszkodzić przewody lub zaciski. Po podłączeniu wszystkich przewodów należy sprawdzić ich stabilność poprzez delikatne pociągnięcie każdego z nich. Zastosowanie momentu dokręcania zgodnego z zaleceniami producenta gwarantuje optymalne parametry połączenia. Kontrola wizualna połączeń pozwala wykryć ewentualne nieprawidłowości przed zamknięciem puszki instalacyjnej.

Kontrola i uruchomienie instalacji

Sprawdzenie poprawności połączeń przed ponownym włączeniem zasilania stanowi istotny element bezpiecznego montażu. Kontrola wizualna powinna obejmować ocenę kolorystyki przewodów, pewności połączeń oraz braku zwarć między żyłami kabli. Wszystkie przewody muszą być prawidłowo ułożone w puszce, bez ryzyka uszkodzenia podczas montażu mechanizmu gniazdka. Użycie latarki lub lupy ułatwia dokładną inspekcję miejsc połączeń. Sprawdzenie braku luźnych elementów metalowych w puszce eliminuje ryzyko przypadkowych zwarć.

Pomiar rezystancji izolacji za pomocą miernika wysokoomowego pozwala wykryć ewentualne uszkodzenia izolacji przewodów. Wartość rezystancji izolacji powinna wynosić co najmniej 1 MΩ dla domowych instalacji elektrycznych. Pomiar wykonuje się między przewodem fazowym a neutralnym, fazowym a ochronnym oraz neutralnym a ochronnym. Temperatura otoczenia podczas pomiarów wpływa na uzyskiwane wyniki i powinna być uwzględniona przy interpretacji rezultatów. Dokumentowanie wyników pomiarów tworzy bazę odniesienia dla przyszłych kontroli okresowych.

Sprawdzenie ciągłości przewodu ochronnego PE gwarantuje skuteczność ochrony przeciwporażeniowej. Pomiar przeprowadza się między zaciskiem uziemienia gniazdka a główną szyną uziemiającą w rozdzielnicy elektrycznej. Rezystancja tego połączenia nie powinna przekraczać 0, 5 Ω dla domowych instalacji elektrycznych. Pytanie: jak prawidłowo podłączyć nowe gniazdko elektryczne? – wymaga uwzględnienia wszystkich aspektów bezpieczeństwa podczas wykonywania prac montażowych oraz późniejszej eksploatacji urządzeń elektrycznych.

Montaż mechanizmu gniazdka w puszce instalacyjnej wymaga właściwego ułożenia przewodów, aby nie utrudniały prawidłowego osadzenia elementu. Śruby mocujące należy dokręcić równomiernie, zapewniając stabilne zamocowanie bez nadmiernego nacisku na puszkę instalacyjną. Ramka ozdobna powinna przylegać równomiernie do powierzchni ściany. Sprawdzenie swobodnego ruchu elementów ruchomych mechanizmu potwierdza poprawność montażu. Końcowa kontrola estetyki wykonania obejmuje sprawdzenie poziomego ustawienia gniazdka oraz braku uszkodzeń powierzchni ściany.

Ponowne włączenie zasilania i test działania gniazdka kończą proces instalacji elektrycznej. Po aktywowaniu odpowiedniego bezpiecznika w rozdzielnicy należy sprawdzić obecność napięcia przy użyciu wskaźnika napięcia. Podłączenie prostego urządzenia elektrycznego, takiego jak lampka kontrolna, pozwala zweryfikować poprawność działania gniazdka. Stopniowe zwiększanie obciążenia umożliwia ocenę stabilności pracy nowej instalacji elektrycznej. Obserwacja zachowania zabezpieczeń podczas pierwszego uruchomienia potwierdza ich prawidłowe funkcjonowanie.

Sprawdzenie działania wyłącznika różnicowoprądowego poprzez naciśnięcie przycisku testowego potwierdza skuteczność ochrony przeciwporażeniowej. RCD powinien natychmiast odciąć zasilanie po naciśnięciu przycisku testowego. Ponowne uruchomienie następuje po przesunięciu dźwigni wyłącznika lub naciśnięciu przycisku resetującego (jeśli występuje). Regularne testowanie wyłączników różnicowoprądowych zapewnia ich niezawodne działanie w sytuacjach awaryjnych. Częstotliwość testów powinna być zgodna z zaleceniami producenta oraz przepisami dotyczącymi bezpieczeństwa.

Pomiar napięcia między poszczególnymi przewodami potwierdza poprawność wykonanych połączeń elektrycznych. Napięcie między fazą a neutralnym powinno wynosić około 230V, między fazą a przewodem ochronnym również około 230V, natomiast między neutralnym a ochronnym powinno być bliskie zeru. Sprawdzenie równomierności napięć w instalacjach trójfazowych pozwala wykryć ewentualne nierównomierności obciążenia poszczególnych faz. Pomiary należy wykonywać przy różnych stanach obciążenia dla pełnej oceny parametrów instalacji.

Dokumentacja wykonanych prac powinna zawierać informacje o zastosowanych materiałach, przebiegu tras przewodów oraz wynikach pomiarów elektrycznych. Zachowanie dokumentacji ułatwia ewentualne przyszłe prace serwisowe lub rozbudowę instalacji elektrycznej w budynku mieszkalnym czy użytkowym. Szkice rozmieszczenia przewodów i elementów instalacji stanowią cenne źródło informacji dla kolejnych użytkowników lub serwisantów. Protokoły pomiarów dokumentują stan techniczny instalacji w momencie oddania jej do eksploatacji.

Oznaczenie nowego obwodu w rozdzielnicy elektrycznej umożliwia łatwą identyfikację podczas przyszłych prac konserwacyjnych czy naprawczych. Etykiety powinny zawierać informację o przeznaczeniu obwodu oraz pomieszczeniu, w którym znajduje się dane gniazdko elektryczne. Schemat połączeń w rozdzielnicy ułatwia orientację w strukturze całej instalacji elektrycznej budynku mieszkalnego lub użytkowego. Aktualizacja dokumentacji technicznej powinna uwzględniać wszelkie zmiany dokonane podczas modernizacji sieci elektrycznej.

Testowanie działania gniazdka z różnymi rodzajami wtyczek i urządzeń potwierdza uniwersalność zastosowania nowego punktu elektrycznego. Szczególną uwagę należy zwrócić na poprawność działania styków uziemiających oraz pewność połączenia wtyczek z gniazdkiem podczas codziennego użytkowania sprzętu AGD czy RTV. Próba obciążeniowa z urządzeniami o różnej mocy pozwala ocenić stabilność pracy całej instalacji elektrycznej oraz jakość wykonanych połączeń wewnętrznych.

Monitorowanie temperatury gniazdka podczas pracy pod obciążeniem umożliwia wykrycie ewentualnych problemów z połączeniami lub przeciążeniem obwodu elektrycznego. Nadmierne nagrzewanie się gniazdka może świadczyć o niewłaściwych połączeniach lub przekroczeniu dopuszczalnej mocy obciążenia danego obwodu elektrycznego. Temperatura powierzchni gniazdka nie powinna znacząco odbiegać od temperatury otoczenia podczas normalnej eksploatacji urządzeń domowych czy biurowych. Pomiary termowizyjne pozwalają precyzyjnie ocenić rozkład temperatury w elementach instalacji elektrycznej i szybko wykryć potencjalne zagrożenia.

Cykliczne kontrole stanu technicznego nowo zamontowanego gniazdka gwarantują długotrwałe i bezpieczne użytkowanie punktu elektrycznego przez domowników lub pracowników biura czy warsztatu. Sprawdzenie stabilności mocowania, stanu mechanizmu oraz braku śladów przegrzewania powinno odbywać się przynajmniej raz do roku lub częściej – zależnie od intensywności eksploatacji danego punktu sieci energetycznej budynku mieszkalnego bądź użytkowego. Wszelkie nieprawidłowości wymagają natychmiastowej interwencji osoby posiadającej uprawnienia do wykonywania prac elektroinstalacyjnych zgodnie z obowiązującymi przepisami prawa budowlanego i energetycznego.
