Jak podłączyć nowe gniazdko elektryczne?

Spis treści

• Przygotowanie do montażu gniazdka elektrycznego
• Wykonanie instalacji elektrycznej
• Podłączenie mechanizmu gniazdka
• Finalizacja montażu i testowanie

Montaż nowego gniazdka elektrycznego wymaga odpowiedniej wiedzy technicznej oraz ścisłego przestrzegania zasad bezpieczeństwa. Starannie wykonana instalacja gwarantuje wieloletnie i bezpieczne korzystanie z urządzenia. Każdy etap prac należy przeprowadzić z należytą dokładnością, aby wyeliminować ryzyko związane z prądem elektrycznym. Odpowiednie planowanie i przygotowanie stanowią podstawę udanego montażu.

Przygotowanie do montażu gniazdka elektrycznego

Przed przystąpieniem do prac instalacyjnych niezbędne jest odłączenie zasilania w obwodzie, w którym ma zostać zamontowane nowe gniazdko. Bezpiecznik lub wyłącznik różnicowoprądowy obsługujący dany fragment instalacji należy wyłączyć w rozdzielnicy głównej. Sprawdzenie braku napięcia za pomocą próbnika lub miernika jest obowiązkowym elementem przygotowań. Dodatkowo warto oznaczyć wyłączony bezpiecznik taśmą ostrzegawczą, aby uniknąć przypadkowego przywrócenia zasilania podczas wykonywania prac. Kontrola powinna obejmować również ocenę stanu rozdzielnicy oraz czytelność oznaczeń poszczególnych obwodów.

Przeczytaj również: Jak przerobić włącznik schodowy na zwykły?

Wybierając miejsce montażu, należy uwzględnić wygodę użytkowania oraz wymagania techniczne. Typowa wysokość montażu gniazdek to 30 centymetrów nad podłogą, jednak przy blatach kuchennych lub biurkach może być ona większa. Odległość od źródeł wody, takich jak zlewozmywaki czy umywalki, powinna wynosić co najmniej 60 centymetrów ze względów bezpieczeństwa. Lokalizacja powinna zapewniać łatwy dostęp do przewodów zasilających oraz umożliwiać bezpieczne poprowadzenie instalacji. Należy unikać miejsc narażonych na uszkodzenia mechaniczne lub nadmierną wilgoć.

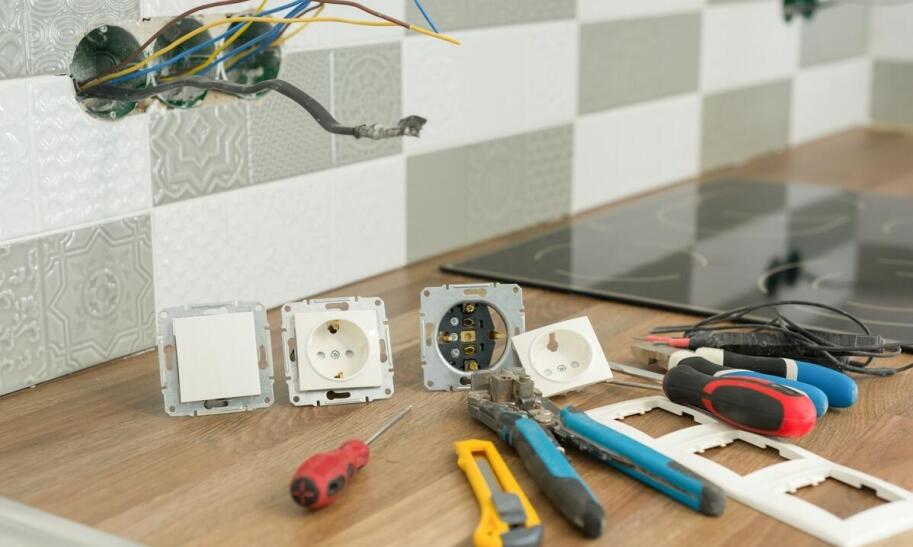

Przygotowanie odpowiednich narzędzi i materiałów znacznie usprawnia przebieg montażu. Podstawowy zestaw obejmuje wiertarkę z odpowiednimi wiertłami, poziomicę, śrubokręty, szczypce do zdejmowania izolacji, próbnik napięcia oraz puszki podtynkowe. Materiały instalacyjne powinny być dostosowane do rodzaju ściany i przewidywanego obciążenia elektrycznego. Warto także przygotować latarkę lub lampę roboczą, która ułatwi pracę w słabo oświetlonych miejscach. Wszystkie narzędzia muszą być sprawne i posiadać odpowiednią izolację, co zwiększa bezpieczeństwo podczas wykonywania czynności elektrycznych.

Wykonanie instalacji elektrycznej

Wyznaczenie miejsca montażu rozpoczyna się od precyzyjnego pomiaru i zaznaczenia punktu, w którym zostanie umieszczona puszka podtynkowa. Użycie poziomicy pozwala na prawidłowe ustawienie gniazdka względem pozostałych elementów instalacji. Po oznaczeniu miejsca należy wykonać otwór o średnicy odpowiadającej rozmiarowi puszki, najczęściej 68 milimetrów dla standardowych modeli. Głębokość otworu powinna być dopasowana do długości puszki z uwzględnieniem grubości tynku wykończeniowego. Podczas wiercenia należy zachować ostrożność, by nie uszkodzić istniejących przewodów lub rur instalacyjnych.

Prowadzenie przewodu elektrycznego do miejsca montażu może odbywać się na kilka sposobów, zależnie od rodzaju instalacji. W przypadku instalacji podtynkowej konieczne jest wykucie bruzdy w ścianie lub wykorzystanie już istniejących kanałów instalacyjnych. Instalacja natynkowa umożliwia prowadzenie przewodów w listwach kablowych lub korytkach instalacyjnych. Trasa przewodu powinna być możliwie najkrótsza i omijać miejsca narażone na uszkodzenia mechaniczne. Wszystkie przewody muszą być prowadzone zgodnie z aktualnymi normami i przepisami budowlanymi.

Dobór przekroju przewodu uzależniony jest od przewidywanego obciążenia obwodu. Dla typowych gniazdek domowych wystarczy przewód o przekroju 2, 5 mm², zabezpieczony wyłącznikiem nadprądowym 16A. Obwody o większym obciążeniu, przeznaczone dla urządzeń grzewczych lub silników, wymagają zastosowania przewodów o przekroju 4 mm² lub większym. Jakość przewodów powinna spełniać europejskie normy, a izolacja być dostosowana do warunków eksploatacji. Przewody miedziane charakteryzują się lepszą przewodnością i trwałością niż aluminiowe, choć są droższe.

Montaż puszki podtynkowej wymaga starannego dopasowania do wykonanego otworu. Puszka powinna być osadzona na głębokości umożliwiającej płaskie zamontowanie mechanizmu gniazdka względem powierzchni ściany. Szczeliny wokół puszki należy wypełnić gipsem lub masą szpachlową, zapewniając stabilne osadzenie elementu. Przed całkowitym stwardnieniem masy warto sprawdzić poziome ustawienie puszki i w razie potrzeby skorygować jej położenie. Puszka musi być zamocowana na tyle solidnie, by wytrzymać wielokrotne wkładanie i wyjmowanie wtyczek.

Wprowadzenie przewodu do puszki odbywa się przez specjalne otwory wyłamywane w jej ściance. Pozostawienie odpowiedniej długości przewodu, około 15-20 centymetrów, ułatwia późniejsze podłączenie mechanizmu gniazdka. Przewody należy zabezpieczyć przed uszkodzeniem mechanicznym podczas dalszych prac wykończeniowych. Wejście przewodu do puszki powinno być uszczelnione, aby zapobiec przedostawaniu się wilgoci lub pyłu. Nadmiar długości przewodu można zwinąć i umieścić w puszce, dbając jednak o to, by nie ograniczać miejsca na mechanizm gniazdka.

Podłączenie mechanizmu gniazdka

Przygotowanie końcówek przewodów polega na zdjęciu izolacji na długości około 10-12 milimetrów oraz sprawdzeniu stanu żył miedzianych. Uszkodzone lub utlenione końcówki należy skrócić i ponownie oczyścić. Odpowiednio przygotowane końcówki gwarantują pewne połączenie elektryczne i długotrwałą eksploatację. Żyły miedziane powinny być proste i wolne od załamań, które mogłyby osłabić połączenie. W przypadku przewodów wielodrutowych warto zastosować tulejki kablowe, które zapobiegają rozwarstwianiu się drutów.

Identyfikacja przewodów w instalacji jednofazowej polega na rozpoznaniu przewodu fazowego, neutralnego oraz ochronnego. Przewód fazowy, zwykle brązowy lub czarny, doprowadza napięcie do gniazdka. Przewód neutralny, oznaczony kolorem niebieskim, zamyka obwód elektryczny. Przewód ochronny PE, żółto-zielony, odpowiada za bezpieczeństwo użytkowania. Kolory przewodów muszą być zgodne z obowiązującymi normami; w razie wątpliwości należy dodatkowo sprawdzić ich funkcję próbnikiem napięcia. W starszych instalacjach mogą występować inne oznaczenia kolorystyczne – zawsze warto zweryfikować funkcję każdego przewodu.

Podłączanie przewodów do mechanizmu gniazdka wymaga zachowania określonej kolejności i właściwego mocowania. Nowoczesne gniazdka wyposażone są w zaciski sprężynowe, które ułatwiają montaż i zapewniają pewne połączenie. Starsze modele wykorzystują zaciski śrubowe, wymagające dokręcenia z odpowiednią siłą. Zaciski sprężynowe działają na zasadzie automatycznego docisku przewodu po jego wsunięciu. Przed podłączeniem warto sprawdzić stan zacisków i upewnić się, że nie są uszkodzone ani zużyte.

Przewód fazowy należy podłączyć do zacisku oznaczonego literą L lub symbolem fazy. Przewód neutralny łączy się z zaciskiem N, natomiast ochronny z zaciskiem PE lub symbolem uziemienia. Zamiana kolejności podłączenia może skutkować nieprawidłowym działaniem instalacji lub zagrożeniem bezpieczeństwa. Każde połączenie powinno być wykonane zgodnie ze schematem umieszczonym na obudowie gniazdka. W przypadku gniazdek wyposażonych w wyłącznik lub wskaźnik świetlny należy dodatkowo podłączyć odpowiednie przewody zgodnie z instrukcją producenta.

Sprawdzenie pewności połączeń polega na delikatnym pociągnięciu każdego przewodu po zamocowaniu w zaciskach. Prawidłowo podłączony przewód nie powinien się wysuwać ani poruszać w zacisku. Luźne połączenia mogą powodować iskrzenie, nagrzewanie się styków i prowadzić do uszkodzenia instalacji. W przypadku zacisków śrubowych należy sprawdzić siłę dokręcenia – powinna ona zapewnić stabilność połączenia, ale nie może być nadmierna. Zbyt mocne dokręcenie grozi uszkodzeniem przewodu lub gwintu zacisku.

Umieszczanie mechanizmu w puszce wymaga ostrożności, aby nie naruszyć przewodów ani połączeń. Przewody należy ułożyć tak, by nie były nadmiernie zgięte ani ściśnięte wewnątrz puszki. Mechanizm powinien być osadzony równomiernie, bez przekoszeń utrudniających montaż ramki i pokrywy. Przed ostatecznym zamocowaniem warto sprawdzić ułożenie wszystkich przewodów oraz upewnić się, że nie przeszkadzają one w montażu mechanizmu na właściwej głębokości – tak by ramka przylegała równo do ściany.

Finalizacja montażu i testowanie

Mocowanie mechanizmu gniazdka do puszki odbywa się przy użyciu śrub rozporowych lub specjalnych zaczepów montażowych. Śruby należy dokręcać równomiernie, kontrolując poziome ustawienie mechanizmu za pomocą poziomicy. Zbyt mocne dokręcenie może spowodować pęknięcie obudowy, natomiast niedostateczne – brak stabilności mocowania. Podczas dokręcania warto regularnie sprawdzać pozycję mechanizmu poziomicą, aby uniknąć przekoszeń. Niektóre modele wyposażone są w regulowane łapki ułatwiające dopasowanie do różnych typów puszek.

Montaż ramki i pokrywy gniazdka to ostatni etap prac instalacyjnych. Elementy te powinny być dobrane zarówno do stylu wnętrza, jak i typu mechanizmu gniazdka. Prawidłowo zamontowana pokrywa przylega równomiernie do powierzchni ściany – bez widocznych szczelin czy nierówności. Ramkę należy zamocować zgodnie z instrukcją producenta – najczęściej za pomocą zatrzasków lub śrub mocujących. Przed ostatecznym zamontowaniem pokrywy warto sprawdzić poprawność działania gniazdka oraz upewnić się, że wszystkie elementy są właściwie połączone.

Przywrócenie zasilania w obwodzie jest możliwe dopiero po zakończeniu wszystkich prac montażowych i dokładnym sprawdzeniu połączeń elektrycznych. Włączenie bezpiecznika lub wyłącznika różnicowoprądowego powinno przebiegać bez zakłóceń – bez samoczynnego wyzwalania zabezpieczeń. Jeśli zabezpieczenia natychmiast się wyzwalają, należy ponownie odłączyć zasilanie i skontrolować instalację pod kątem zwarcia lub błędnych połączeń. Pierwsze uruchomienie powinno odbywać się ostrożnie – z gotowością do szybkiego odłączenia prądu w razie problemów.

Testowanie działania gniazdka rozpoczyna się od sprawdzenia obecności napięcia za pomocą próbnika napięcia lub miernika uniwersalnego. Sprawne gniazdko powinno wskazywać napięcie sieciowe pomiędzy przewodem fazowym a neutralnym oraz między fazowym a ochronnym. Brak napięcia może świadczyć o błędzie podczas podłączania lub uszkodzeniu instalacji elektrycznej. Tester powinien wskazywać stabilne napięcie około 230 V w instalacjach jednofazowych. Warto również skontrolować polaryzację gniazdka – upewniając się, że faza i zero są podłączone we właściwych miejscach.

Sprawdzenie działania wyłącznika różnicowoprądowego to istotny element testów bezpieczeństwa instalacji elektrycznej. Podłączenie urządzenia testowego lub użycie przycisku testowego na wyłączniku powinno skutkować jego natychmiastowym zadziałaniem. Brak reakcji może oznaczać nieprawidłowe podłączenie przewodu ochronnego bądź awarię urządzenia zabezpieczającego. Test należy powtórzyć kilkukrotnie dla pewności prawidłowego działania zabezpieczenia przeciwporażeniowego – wyłącznik różnicowoprądowy powinien reagować już przy prądzie upływowym rzędu 30 mA.

Kontrola temperatury gniazdka podczas pierwszych godzin użytkowania pozwala wykryć ewentualne problemy z połączeniami elektrycznymi lub przeciążeniem obwodu. Nadmierne nagrzewanie się elementów może świadczyć o luźnych stykach bądź zbyt dużym obciążeniu linii zasilającej. W przypadku wykrycia nieprawidłowości należy natychmiast odłączyć zasilanie i skontrolować całą instalację elektryczną pod kątem usterek technicznych oraz jakości połączeń przewodów.

Dokumentacja wykonanych prac powinna zawierać schemat połączeń, dane techniczne użytych materiałów oraz wyniki przeprowadzonych testów funkcjonalnych i bezpieczeństwa. Informacje te mogą okazać się pomocne podczas przyszłych napraw lub rozbudowy instalacji elektrycznej w danym pomieszczeniu czy budynku. Dokumentacja powinna obejmować także daty wykonania prac oraz dane osoby odpowiedzialnej za montaż wraz ze wskazaniem zastosowanych norm technicznych i przepisów prawa budowlanego.

Przestrzeganie zasad bezpieczeństwa podczas całego procesu montażu ma kluczowe znaczenie dla prawidłowego działania instalacji elektrycznej oraz ochrony zdrowia użytkowników. Prace przy instalacjach elektrycznych wymagają stosownych uprawnień – a przy większych mocach zalecana jest konsultacja z osobą posiadającą odpowiednie kwalifikacje zawodowe w zakresie elektroenergetyki. Wszystkie czynności muszą być realizowane zgodnie z aktualnymi normami technicznymi oraz przepisami prawa budowlanego – bezpieczeństwo zawsze powinno mieć najwyższy priorytet nawet kosztem wydłużenia czasu realizacji czy zwiększenia kosztów inwestycji.

Regularna kontrola i konserwacja zamontowanych gniazdek umożliwia ich długotrwałe oraz bezpieczne użytkowanie przez wiele lat. Sprawdzanie stanu technicznego mechanizmu, ocena mocowania oraz czyszczenie styków powinny być wykonywane zgodnie z zaleceniami producenta oraz obowiązującymi normami technicznymi dla urządzeń elektrycznych niskiego napięcia. Przeglądy obejmują także ocenę stanu izolacji przewodów oraz skuteczności działania zabezpieczeń przeciwporażeniowych i nadprądowych – częstotliwość kontroli zależy od intensywności eksploatacji oraz warunków środowiskowych, jednak nie powinna być rzadsza niż raz na kilka lat.
